2009年02月03日

Narrowed beam project

Narrowbeam project 始動!





と、言いましても、まだ頭の中です。(笑)


現在、

・4インチナロー
・CSPディスク
・ドロップスピンドル
・RADER WHEEL

の組み合わせです。


これより、もっと中に詰めようということです。
今はまったくダメですね。

これ以上下げれません。




理想はこんなかんじ↓




ナロー具合ですが、6.5〜8インチですかね。




加工をするという事は、何かしら障害が生じます。
その障害を試行錯誤しながら色々やっていくのが楽しいんですね。


ナローするにあたり、問題点はサイドプレート付近のインナーフェンダー、タンク、ピットマンアーム、タイロッド、ギアボックスetc..


正直あまり詳しくないので、周りから知識と知恵、技術が必要になります。

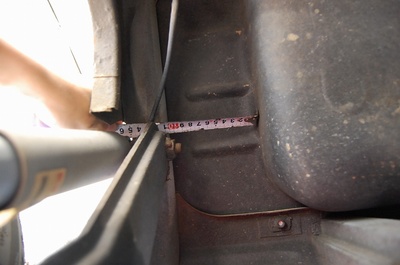

まずはタンク。



よゆーです。


問題は右側。(僕のは右ハンドルです。)



タンクは左同様大丈夫です。

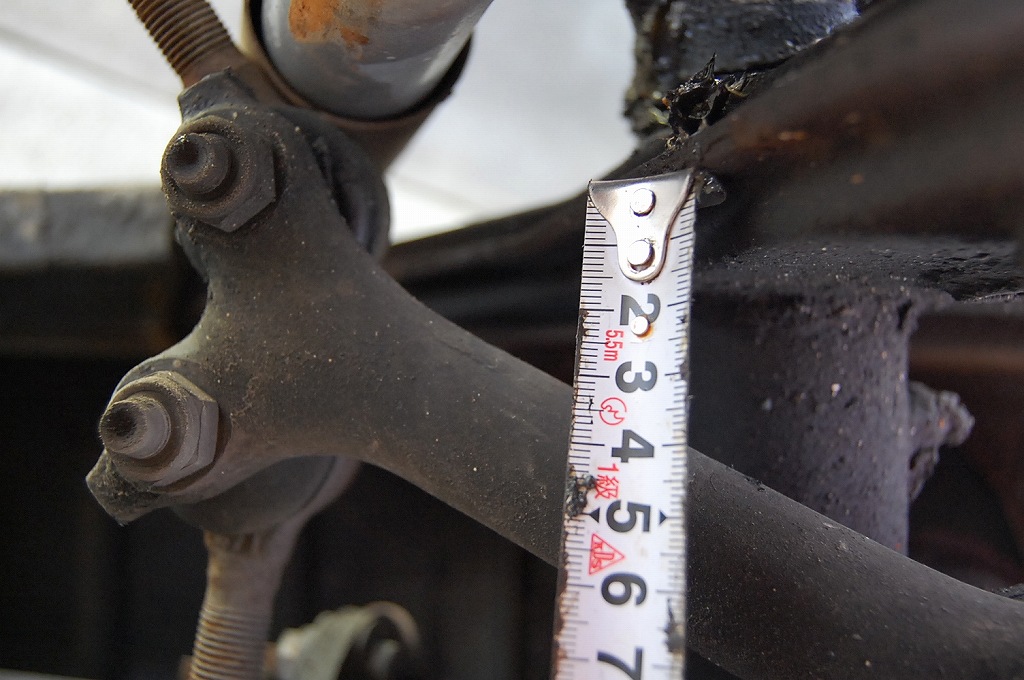

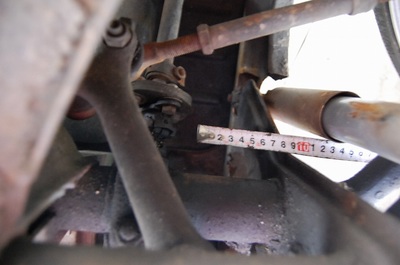

ギアボックスまでの距離。

ハンドルを切ってピットマンアームが左に最大に振れた時。



ギリギリですがクリアランスはあります。
ナローしてもこちら側に振れるのは関係ないのでモーマンタイ。

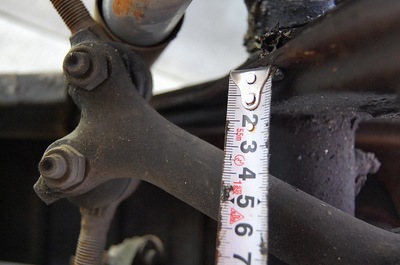

そして本当の問題は逆側。(アームが右に振れたとき)



クリアランスですが、やばそうですねー

当たらなくするのも、後2インチ(片側1インチ)ぐらいか?

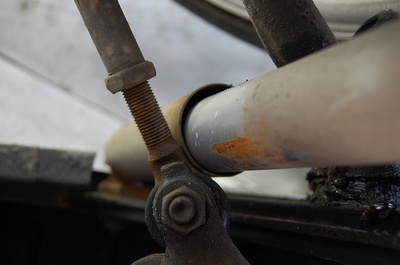

と言いたい所でしたが、すでに当たっていました。
ショックに・・(笑)



KYBにもすれた後がありますね。



今4インチで、上記したように後1インチずつ詰めたとしたら6インチナローですね。

6ですと、バネレート考えるとショックレスは危険そうです。


ルックスで言えば、理想は8インチ。

今の寸法から片側5p詰める計算になります。


8インチにすると、アームより先にインナーフェンダーに当たるようですね。

ハンドルの切れ角も恐ろしくなくなるそうです。



インナーフェンダー加工&アームも加工・・むふふ・・。




毎日乗る僕としては6〜7インチか・・



みなさんどうされているのでしょうか??


誰かいいアドバイスくださいませ♪


構想・妄想進む・・。

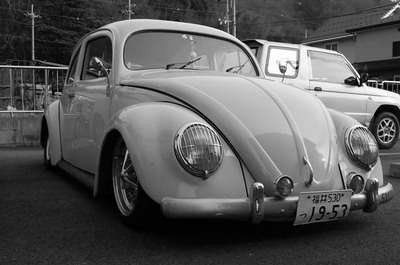

2.3jammbore 112.jpg
8ナロー。ギザカッコよす。
